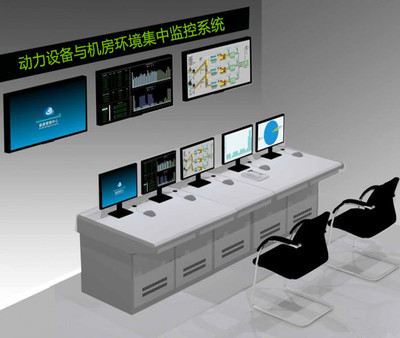

动力设备与机房环境集中监控系统
动力设备与机房环境集中监控系统
产品详情

本系统是我公司与中科院沈阳自动化研究所合作开发而成。适用于局站内各种动力设备,空调及机房的实时监控和集中管理,从而实现通信局站的无人值守。

监控系统采用以工业计算机为核心的控制系统,从功能、性能价格比、可靠性、可操作性以及调度管理等各方面考虑,采用该系统不但可以提高工作效率和管理水平,降低运行成本,而且可以减少人为因素造成的不良影响,减轻操作人员的劳动强度,保证通信电源系统安全可靠地运行。

整个监控系统可设置一个调度中心,中心计算机控制系统可以执行对各站通信电源系统的电流,电压及机房环境等进行数据采集、数据处理及存储归档、集中监测任务,同时可向各站下达控制及调度指令,实现统一调度和管理。

监控系统主要包括:远程监控单元及控制中心计算机监控系统,以及网络和数据通信系统等;实现通信电源机房主要设备状态,电流,电压,温度、湿度、水浸、烟感等参数的采集、控制及管理。

系统要求:

1.实时监控高低压配电,电源,空调,油机,电池,UPS等设备状况,并实时监测机房的温度,湿度,水浸,烟感,门禁 等环境信息。

2.系统能够根据性质,重要级別对告警进行分类,自动判定告警等级.完成相应的处理工作,并进行历史告警记录。

3.具备灵活的查询功能和强大的报表功能,对设备运行的历史数据,实时数据进行整理分析。

解决方案:

1.此系统采用了NCS-MPLC(独立可编程一体化小型控制器)来进行监控.通过编制拨号软件,经由MODEM 经PSTN/DDN/FR 等连接至监测中心。

2.采用4 通道模拟量输入模块。

3.采用8 通道开关量输入输出模块。

4.采用串口扩展模块。

5.采用一体化MPLC。

6.采用RS485 和以太网通讯接口。

7.下位软件:采用符合国际电工标准IEC61131-3 编写。

本系统利用NCS-MPLC 及输入输出模块实现空调及机房的实时监控和集中管理,通信局站的无人值守。

1.数据采集:

1)采用4通道模拟量输入模块来测量基站蓄电池电压,温度,湿度等信号。

2)采用开关量输入输出模块采集火警,盗警,门禁,水浸等信号。

3)采用通讯扩展模块(RS232/485,Modbus)来连接智能空调,油机等带有通讯口的智能设备。

4)采集低压配电和环境信号

2.控制及通讯:

采用一体化MPLC 来连接开关电源,空调,蓄电池等智能设备。采用独立可编程控制器来进行监控.通过编制拨号软件,经由MODEM 通过PSTN/DDN/FR 等连接至监测中心。

3.上位机及软件:

上位机采用组态软件完成报表功能,历史告警记录,设备运行的历史数据,实时数据进行整理分析。在规模较小的端局,如支局基站,中继站等,需要监控的设备较少时,可采用紧凑型配置.紧凑型SU 由串口扩展卡,数据采集卡/模块和传感器组成。在中心局,枢纽局,需监控的设备较多,机房面积较大,可采用分散型配置.分散型SU 由协议转换模块,数据采集模块,传感器等组成。


监控中心具有的功能有:

1. 数据采集:本系统可采集和处理各种遥测量、遥信量、脉冲量等。通过对数据的处理,达到监控设备进行监测的目的。

遥测量:电压、电流、有功、无功等;

遥信量:开关状态、刀闸位置、保护动作信号、事故跳闸总信号、预告信号等;

脉冲量:电度量、周波、时间量、设备参数、保护定值等;

非电量:温度、压力、湿度、火灾报警、防盗报警等。

系统可以方便的与监控端设备参量进行绑定,提供友好的图形显示界面,将采集到的数据清除形象的现实在管理员面前,并可以通过软件提供的报表功能打印出来,以供参考,数据也可以存档。

2. 报警处理:报警系统具有方便、灵活、可靠、易于扩展的特点。支持分布式报警管理,提供多种报警管理功能。当产生报警时,可自动弹出报警窗口,列表显示报警信息,在报警窗口中,可完成浏览、筛选、确认等操作,主要功能有:

支持多地点、多事件的并发告警功能,并能区分多级告警;

报警产生时,可同时进行声光、语音等报警(声光报警需要另加设备);

可实时打印报警记录,也可随后列表打印报警信息;

自动产生SOE 记录,在上位机数据中库中列表显示;

3. 系统提供内容丰富的显示选择,一方面为生产运行的过程监控服务,另一方面为今后工程的应用开发和系统维护提供支持服务。可显示的内容如下:

实时数据报表显示

曲线显示

立体棒图显示

4. 数据可永久保存、方便查询

本系统可以通过ODBC 与各种数据库进行连接,如ORACAL、SQLSERVER、ACCESS,方便了历史查需,也可以为其它系统提供最基本原始的数据。

安全管理:具备多用户管理功能,分等级操作密码。系统管理员拥有一切设置和控制权。根据不同的职责范围设定不同的权限。为保证系统安全,使用时必须输入密码,经系权统限登确陆认窗后口方可操作。

系统运行情况及用户评价:
1.稳定可靠的实时全程监控;自动巡检,自动故障告警,故障定位;
自动记录并生成各种报表;系统自诊断。
2.集中监控,集中维护,集中管理。
3.此系统技术先进,系统开放,扩展容易,稳定可靠,可以独立运行,
易于联网,易于编程。
